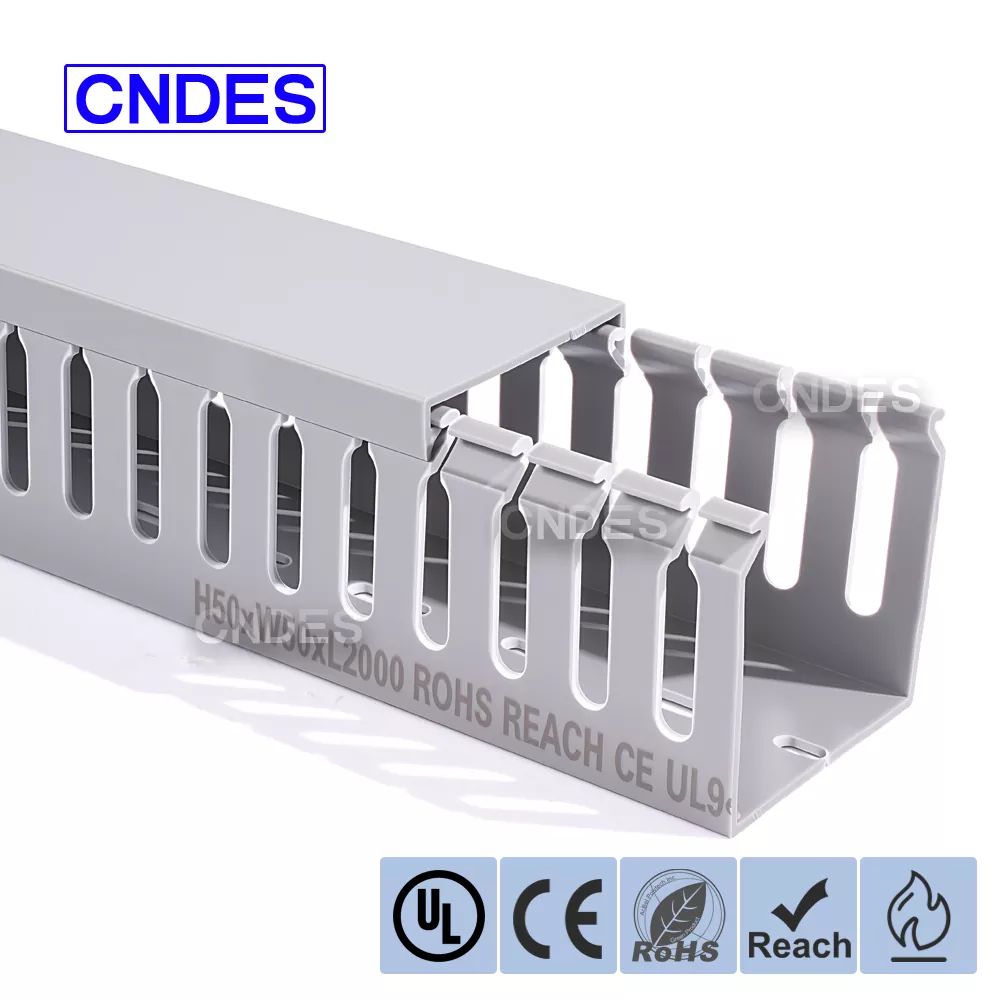

50×50 Yivli PVC Barmaq Tipi Naqil Kanalı

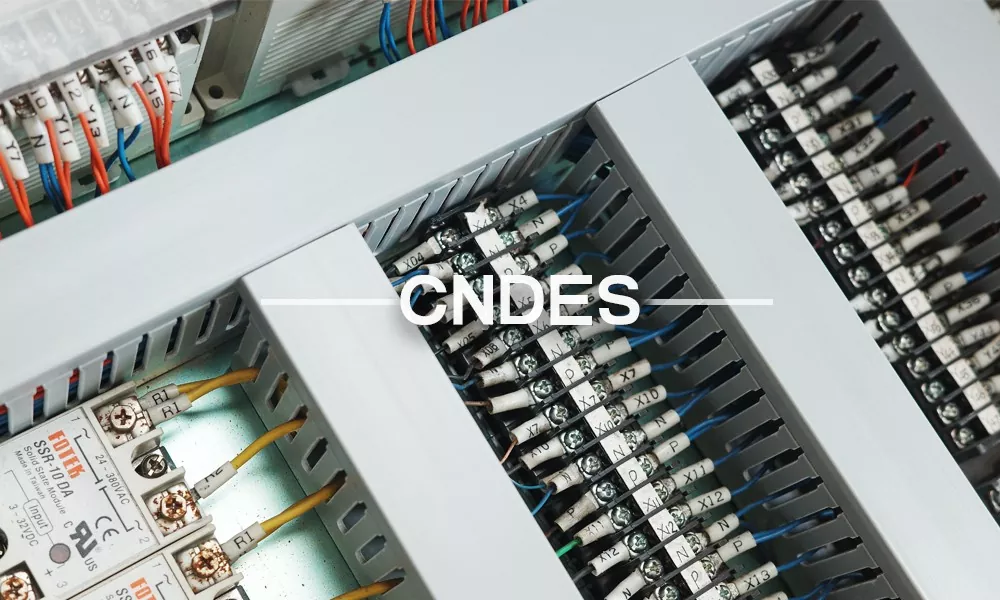

Xüsusi 50×50 Yivli PVC Barmaq Tipi Naqil Kanalı elektrik panellərində, avtomatlaşdırma şkaflarında və sənaye idarəetmə sistemlərində kabelin səmərəli təşkili üçün nəzərdə tutulmuşdur. Balanslaşdırılmış kvadrat profilə və barmaq tipli açıq yuvalara malik olan bu naqil kanalı kabelin sürətli budaqlanmasına, təmiz marşrutlaşdırmaya və asan təmirə imkan verir.

Çində peşəkar PVC məftil kanalı istehsalçısı və təchizatçısı olan CNDES tərəfindən istehsal olunan bu model elastiklik, təhlükəsizlik və uzunmüddətli davamlılıq tələb edən tətbiqlərdə geniş istifadə olunur.

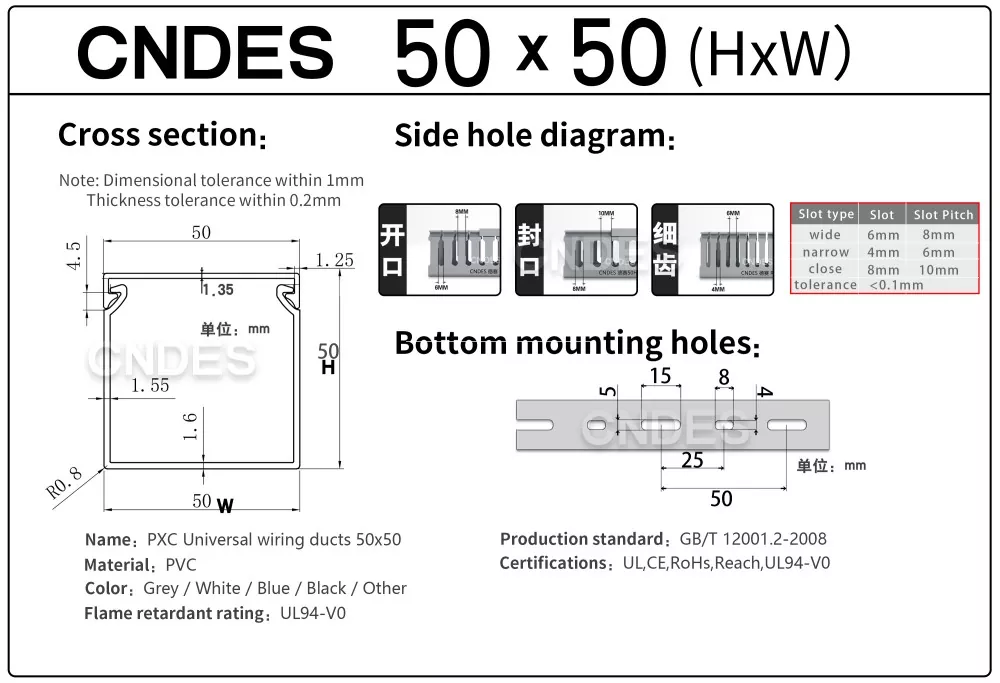

50*50-Spesifikasiya sənədi

İstifadəyə dair təlimatlar

1.Quraşdırmadan əvvəl hazırlıq

Quraşdırmadan əvvəl, kabelin miqdarına, kabelin diametrinə və mövcud yer və iş temperaturu kimi quraşdırma mühitinə uyğun olaraq müvafiq boru ölçüsünü və yuva enini seçin.

Məsələn, dar barmaq tipli yuva dizaynları yüksək sıxlıqlı komponent sahələri üçün uyğundur, daha geniş yuvalar isə daha böyük kabel dəstələrinin daha asan marşrutlaşdırılmasına imkan verir.

Keyfiyyətli 50×50 Yivli PVC Barmaq Tipi Naqil Kanalını quraşdırarkən, kabelin marşrut yolunu əvvəlcədən planlaşdırın və divarlarda və ya elektrik şkaflarının içərisində montaj yerlərini qeyd edin. Kəskin kənarları, həddindən artıq vibrasiyası və ya yüksək temperaturu olan sahələrdən çəkinin.

Dəqiq yerləşdirmə və hamar marşrutu təmin etmək üçün lent ölçüsü və markerdən istifadə edin.

Tornavida, elektrik qazma (qazma tələb olunarsa), səviyyə və mişar və ya xüsusi naqil kanalı kəsici kimi kəsici alətlər də daxil olmaqla lazımi alətləri hazırlayın.

2.Baza Dəmiryolunun Təhlükəsizləşdirilməsi

Divara və ya şkafa quraşdırırsınızsa, qeyd olunan nöqtələrdə deşiklər açmaq üçün elektrik qazma istifadə edin. Genişləndirici lövbərləri və ya plastik lövbərləri daxil edin. Böyük ölçülü deşiklərdən qeyri-sabitliyin qarşısını almaq üçün qazma çuxurunun diametrinin anker ölçüsünə uyğun olduğundan əmin olun. Yivli PVC Barmaq Tipi Naqil Kanalının əsas relsini montaj nöqtələri ilə hizalayın və relsin etibarlı olmasını və yırğalanmamasını təmin etmək üçün vintləri tornavida ilə sıxın. Boru kəmərinin əvvəlcədən qazılmış montaj deliklərindən istifadə etməyə üstünlük verin. Əlavə fiksasiya nöqtələrinə ehtiyac varsa, delikləri özünüz qazın. Əsas kanalın üfüqi düzülməsini yoxlamaq üçün səviyyəni istifadə edin, sonrakı örtük lövhəsinin quraşdırılması və ya kabelin əyilməsi ilə bağlı çətinliklərin qarşısını alın. Tənzimləmədən sonra sürüşmənin qarşısını almaq üçün vintləri yenidən sıxın.

3.Kabelin təşkili və daxil edilməsi

Kabelləri daxil etməzdən əvvəl onları güc kabelləri, siqnal kabelləri və ya məlumat kabelləri kimi funksiyalarına görə qruplaşdırın və lazım olduqda etiketləyin. Kabelin diametrinin yuva eninə uyğun olub olmadığını yoxlayın.

Yüksək Performanslı 50×50 Yivli PVC Barmaq Tipi Naqil Kanalının yan yuvalarından və ya son deliklərindən kabelləri yumşaq bir şəkildə daxil edin, kabel izolyasiyasına zərər verə biləcək həddindən artıq çəkilmədən qaçın.

Daha böyük kabellər üçün fərdi yuva "barmaqları" əvvəlcədən kəsilmiş xətlər boyunca çıxarıla bilər və ya daha geniş açılışlar yaratmaq üçün kəsici alətlərdən istifadə edərək kəsilə bilər.

Təşkilat və gələcək texniki xidmətin yaxşılaşdırılması üçün kabelləri təbəqələrə düzün. Ümumi praktika, müdaxiləni azaltmaq üçün elektrik kabellərini aşağıya, siqnal kabellərini isə yuxarı təbəqəyə yerləşdirməkdir.

4. Qapaq lövhəsinin quraşdırılması

Qapaq lövhəsini əsas kanalla hizalayın, örtük lövhəsinin kənarlarının əsas kanalın klipləri və ya sürüşmə yivləri ilə tam birləşdiyinə əmin olun. Sürüşən örtük lövhələri üçün onları bir ucundan içəri sürüşdürün; klipsli tiplər üçün, yerinə kilidlənənə qədər basın. Əsas kanala möhkəm bərkidilməsi üçün qapaq boşqabını möhkəm basın. Yivli PVC Barmaq Tipi Naqil Kanalı üçün qapaq lövhəsini kilidli vəziyyətə çevirin. Tozun daxil olmasına imkan verə biləcək lokal qaldırmanın qarşısını almaq üçün qapaq plitəsinin düzlüyünü yoxlayın. Toz və ya yad obyektlərin boru kəmərinin içərisinə daxil olmasının qarşısını almaq üçün qapaq lövhəsinin boşluqların olmadığından əmin olun. Gücləndirilmiş sızdırmazlıq tələb olunarsa, örtük lövhəsinin kənarlarına mastik tətbiq edin (PVC-yə uyğun yapışqan seçin).

5.Xüsusi Ssenarilərin İdarə Edilməsi

Şaquli səthlərə quraşdırarkən sürüşmənin qarşısını almaq üçün sürüşməyə qarşı dizaynlı (məsələn, rezin yastıqlar və ya bərkidilmiş növlər) örtükləri seçin. Qapaqların qravitasiya gevşetilməsinə qarşı etibarlı qalmasını təmin etmək üçün şaquli şəkildə quraşdırılmış Yivli PVC Barmaq Tipi Naqil Kanalını vaxtaşırı yoxlayın. Qapalı yerlərdə boruları uyğun uzunluğa kəsin (kənarları təmiz saxlamaq üçün xüsusi kəsici alətlərdən istifadə etməklə). Kəsdikdən sonra kəsilmiş kənarın kəskinliyini yoxlayın. Kabelin və ya operatorun zədələnməsinin qarşısını almaq üçün zəruri hallarda aşındırıcı kağız ilə qumlayın. Əgər ətraf mühitin temperaturu boru kəmərinin yuxarı temperatur həddinə yaxınlaşırsa (məsələn, 50°C və ya 85°C), yüksək temperatura davamlı model seçin və ya əlavə istilik yayılması tədbirlərini həyata keçirin. Məsələn, kanalın ətrafında ventilyasiya üçün yer ayırın və ya soyutma fanatları quraşdırın.

Çində etibarlı 50 × 50 yivli PVC barmaq tipli naqil kanalı təchizatçısı və ya istehsalçısı axtarırsınız?

Nümunələri, texniki təsvirləri və ya fabrikdən birbaşa kotirovka almaq üçün bu gün CNDES ilə əlaqə saxlayın.
